Serie TWH-NRH Imperial
Cabezales de carraca hexagonales en medidas imperiales
- Selección de tamaños estándar en pulgadas
- Fácil instalación en unidades de accionamiento TWH-N
- Construcción robusta en acero
Descripción del producto

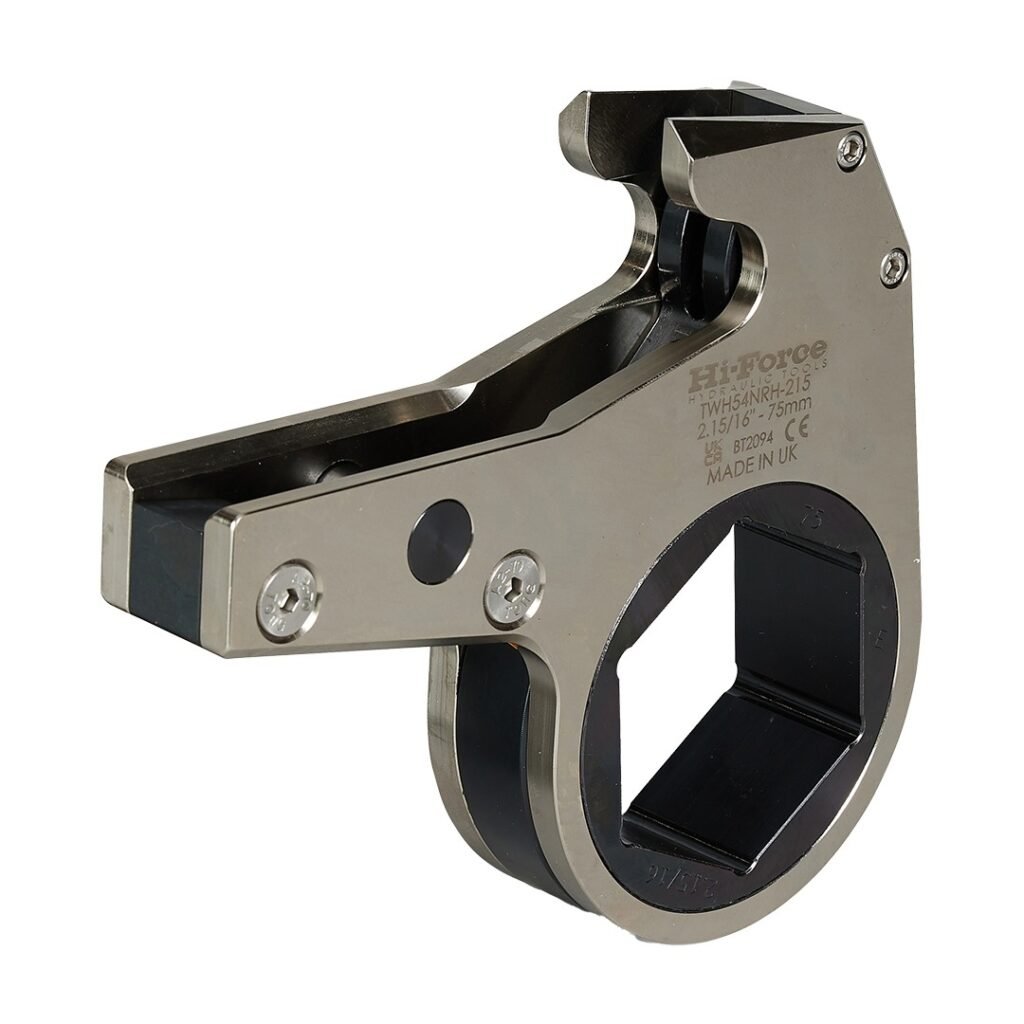

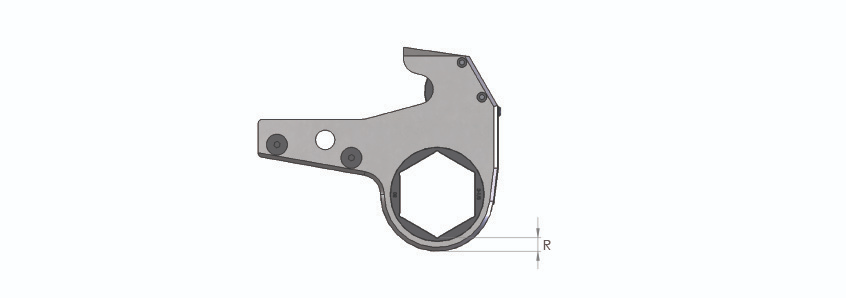

La serie TWH-NRH de cabezales de carraca hexagonales en medidas imperiales, apta para su uso con las llaves dinamométricas hidráulicas de bajo perfil de la serie TWH-N, ofrece una flexibilidad excepcional con medidas entre caras (AF) disponibles de serie desde 1 1/16” hasta 6 7/8”. Todos los modelos presentan un diseño de perfil extremadamente bajo combinado con un radio de punta mínimo (R) que permite su montaje en lugares de acceso muy reducido y limitado.
Elección de tamaños estándar en pulgadas
Fácil montaje en unidades motrices TWH-N
Estructura resistente de acero
| Tamaño de perno | Tuerca Tamaño AF | Para TWH27N | Para TWH54N | Para TWH120N | Para TWH210N | Para TWH430N | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modelo | R (mm) | Peso (kg) | Modelo | R (mm) | Peso (kg) | Modelo | R (mm) | Peso (kg) | Modelo | R (mm) | Peso (kg) | Modelo | R (mm) | Peso (kg) | ||
| 5/8″ | 1 1/16″ | TWH27NRH-101 | 10.5 | 1.5 | – | – | – | – | – | – | – | – | – | – | – | – |
| 3/4″ | 1 1/4″ | TWH27NRH-104 | 9.8 | 1.6 | – | – | – | – | – | – | – | – | – | – | – | – |
| 7/8″ | 1 7/16″ | TWH27NRH-107 | 9.8 | 1.6 | TWH54NRH-107 | 13.5 | 2.9 | – | – | – | – | – | – | – | – | – |
| 1″ | 1 5/8″ | TWH27NRH-110 | 10 | 1.6 | TWH54NRH-110 | 10.8 | 2.8 | – | – | – | – | – | – | – | – | – |
| 1 1/8″ | 1 13/16″ | TWH27NRH-113 | 10.5 | 1.7 | TWH54NRH-113 | 10.7 | 2.9 | – | – | – | – | – | – | – | – | – |
| 1 1/4″ | 2″ | TWH27NRH-200 | 10 | 1.7 | TWH54NRH-200 | 11.7 | 3.0 | TWH120NRH-200 | 14.8 | 5.8 | – | – | – | – | – | – |
| 1 3/8″ | 2 3/16″ | TWH27NRH-203 | 9.8 | 1.8 | TWH54NRH-203 | 11.8 | 3.1 | TWH120NRH-203 | 14.7 | 6.1 | – | – | – | – | – | – |
| 1 1/2″ | 2 3/8″ | TWH27NRH-206 | 10.3 | 1.8 | TWH54NRH-206 | 11.8 | 3.2 | TWH120NRH-206 | 14.8 | 6.4 | – | – | – | – | – | – |
| 1 5/8″ | 2 9/16″ | – | – | – | TWH54NRH-209 | 11.6 | 3.3 | TWH120NRH-209 | 14.8 | 6.4 | – | – | – | – | – | – |
| 1 3/4″ | 2 3/4″ | – | – | – | TWH54NRH-212 | 11.8 | 3.4 | TWH120NRH-212 | 14.9 | 6.5 | TWH210NRH-212 | 18.3 | 12.1 | – | – | – |
| 1 7/8″ | 2 15/16″ | – | – | – | TWH54NRH-215 | 14.8 | 3.5 | TWH120NRH-215 | 14.9 | 6.5 | TWH210NRH-215 | 18.3 | 12.2 | – | – | – |
| 2″ | 3 1/8″ | – | – | – | TWH54NRH-302 | 12.1 | 3.5 | TWH120NRH-302 | 15.1 | 6.5 | TWH210NRH-302 | 18.5 | 12.3 | TWH430NRH-302 | 26 | 23.2 |
| 2 1/4″ | 3 1/2″ | – | – | – | – | – | – | TWH120NRH-308 | 16.9 | 7.9 | TWH210NRH-308 | 19.3 | 12.4 | TWH430NRH-308 | 26.8 | 23.9 |
| 2 1/2″ | 3 7/8″ | – | – | – | – | – | – | TWH120NRH-314 | 19.6 | 8.5 | TWH210NRH-314 | 19.5 | 12.5 | TWH430NRH-314 | 26.5 | 25.7 |
| 2 3/4″ | 4 1/4″ | – | – | – | – | – | – | – | – | – | TWH210NRH-404 | 19.5 | 13.3 | TWH430NRH-404 | 26.9 | 26.1 |
| 3″ | 4 5/8″ | – | – | – | – | – | – | – | – | – | TWH210NRH-410 | 19.3 | 13.8 | TWH430NRH-410 | 25.9 | 26.3 |
| 3 1/4″ | 5″ | – | – | – | – | – | – | – | – | – | – | – | – | TWH430NRH-500 | 27.4 | 27.9 |
| 3 1/2″ | 5 3/8″ | – | – | – | – | – | – | – | – | – | – | – | – | TWH430NRH-506 | 25.8 | 28.3 |
| 3 3/4″ | 5 3/4″ | – | – | – | – | – | – | – | – | – | – | – | – | TWH430NRH-512 | 24.8 | 29.3 |
| 4″ | 6 1/8″ | – | – | – | – | – | – | – | – | – | – | – | – | TWH430NRH-602 | 25 | 30.1 |
| 4 1/4″ | 6 1/2″ | – | – | – | – | – | – | – | – | – | – | – | – | TWH430NRH-608 | 25 | 31.0 |
| 4 1/2″ | 6 7/8″ | – | – | – | – | – | – | – | – | – | – | – | – | TWH430NRH-614 | 27.3 | 31.8 |
