Serie HVL

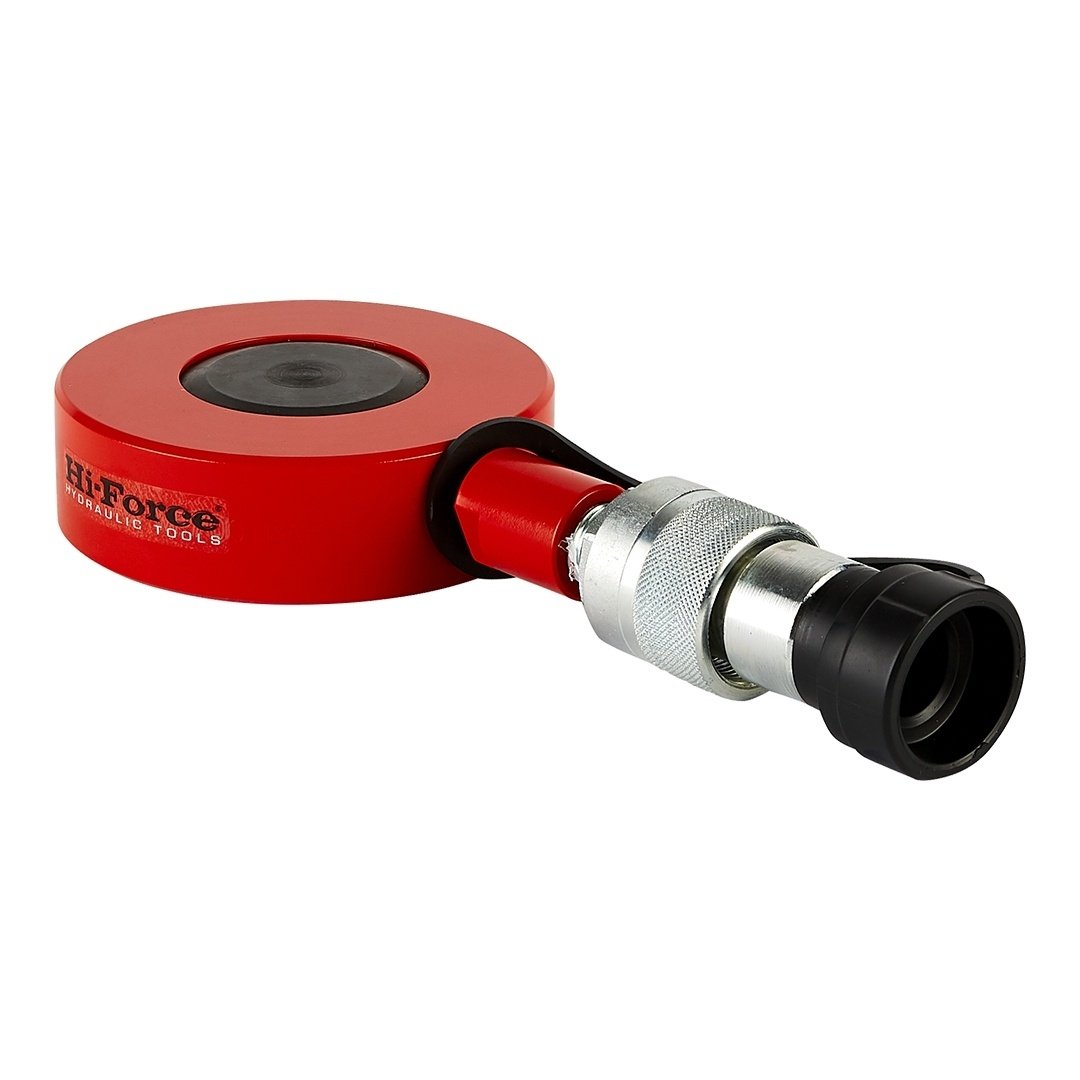

Cilindros hidráulicos extraplanos pancake de simple efecto y muy baja altura
- Simple efecto con retorno por carga
- Diseño de altura sumamente reducida para acceder a espacios estrechos
- Vástago nitrocarburado para una alta resistencia a la corrosión
- Superficies de apoyo de baja fricción
- Sellos antiextrusión para un rendimiento y durabilidad superiores
- Cilindros personalizados disponibles bajo pedido
Descripción del producto

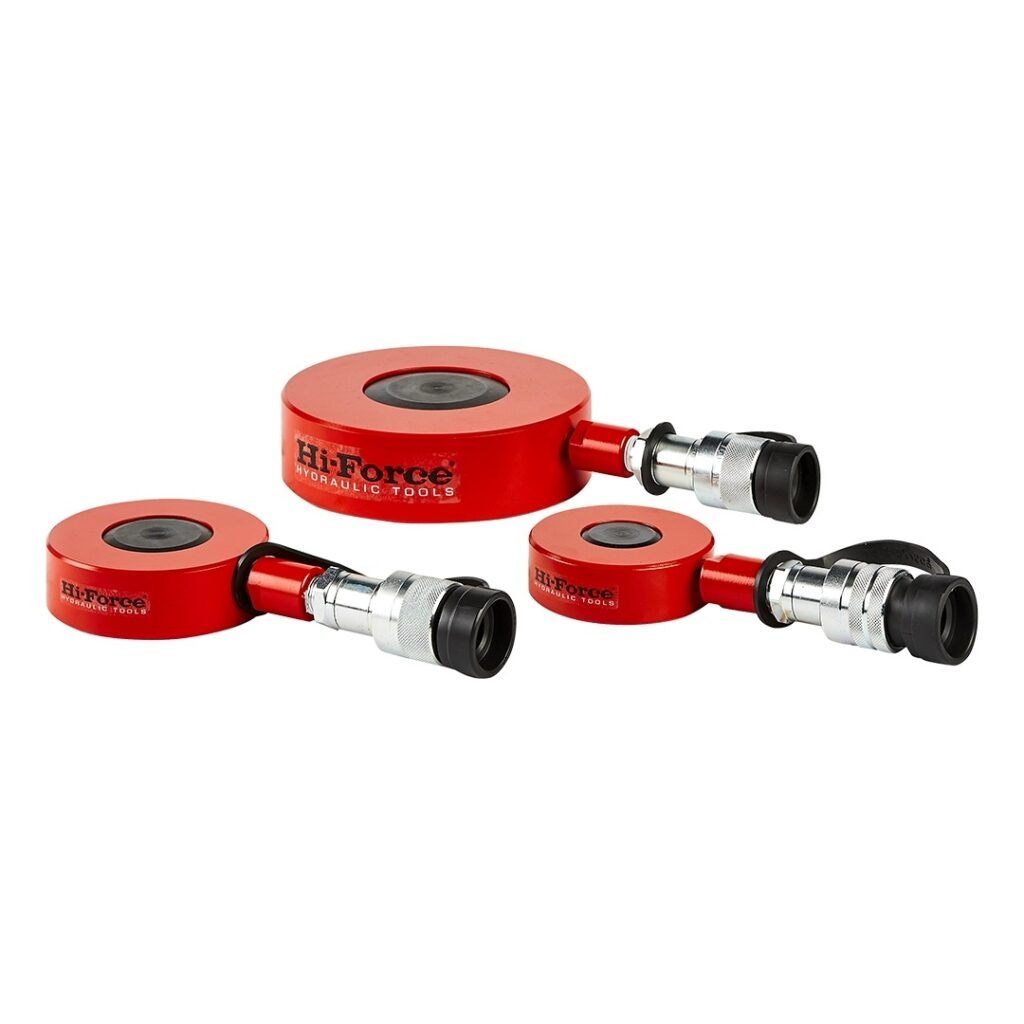

La gama de cilindros extraplanos HVL combina una altura cerrada sumamente reducida con una carrera de 6 mm, proporcionando una fuerza precisa de elevación y ajuste en áreas de trabajo con espacio extremadamente limitado.
Son ideales para aplicaciones que requieren alineación y nivelación de maquinaria pesada, turbinas, estructuras de gran tonelaje, puentes, entre otros. Todos los modelos son de diseño de simple efecto con retorno por carga.
(Nota: La base de todos los cilindros HVL debe estar completamente apoyada durante su uso).
Capacidades de 10 a 104 toneladas.
Longitud de carrera 6 mm.
Presión de trabajo de 700 bar (10,000 PSI).
| Modelo | Capacidad (Toneladas) | Carrera (mm) | Capacidad de aceite (cm3) | Área efectiva del cilindro (cm2) | Peso (kg) |
|---|---|---|---|---|---|
| HVL10 | 10 | 6 | 9 | 14.4 | 1.6 |
| HVL20 | 20 | 6 | 17 | 28.6 | 2.6 |
| HVL30 | 32 | 6 | 27 | 45.6 | 3.0 |
| HVL50 | 50 | 6 | 43 | 71.3 | 7.2 |
| HVL100 | 104 | 6 | 88 | 146.5 | 15.6 |

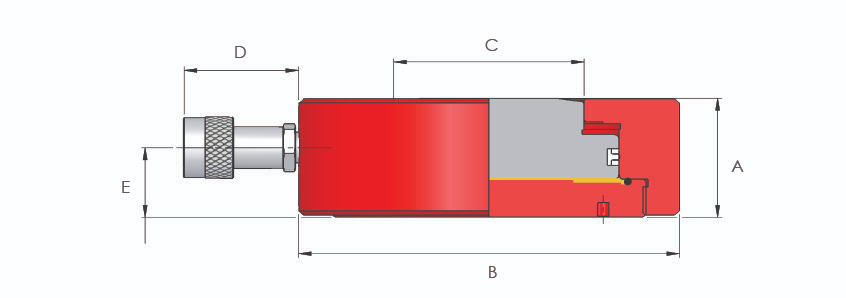

Dimensiones (mm)
| Modelo | A | B | C | D | E |
|---|---|---|---|---|---|
| HVL10 | 28mm | 87mm | 38mm | 111mm | 16mm |
| HVL20 | 32mm | 104mm | 52mm | 111mm | 19mm |
| HVL30 | 34mm | 120mm | 60mm | 111mm | 19.5mm |
| HVL50 | 45mm | 158mm | 75mm | 111mm | 29mm |
| HVL100 | 65mm | 200mm | 100mm | 76mm | 37mm |
