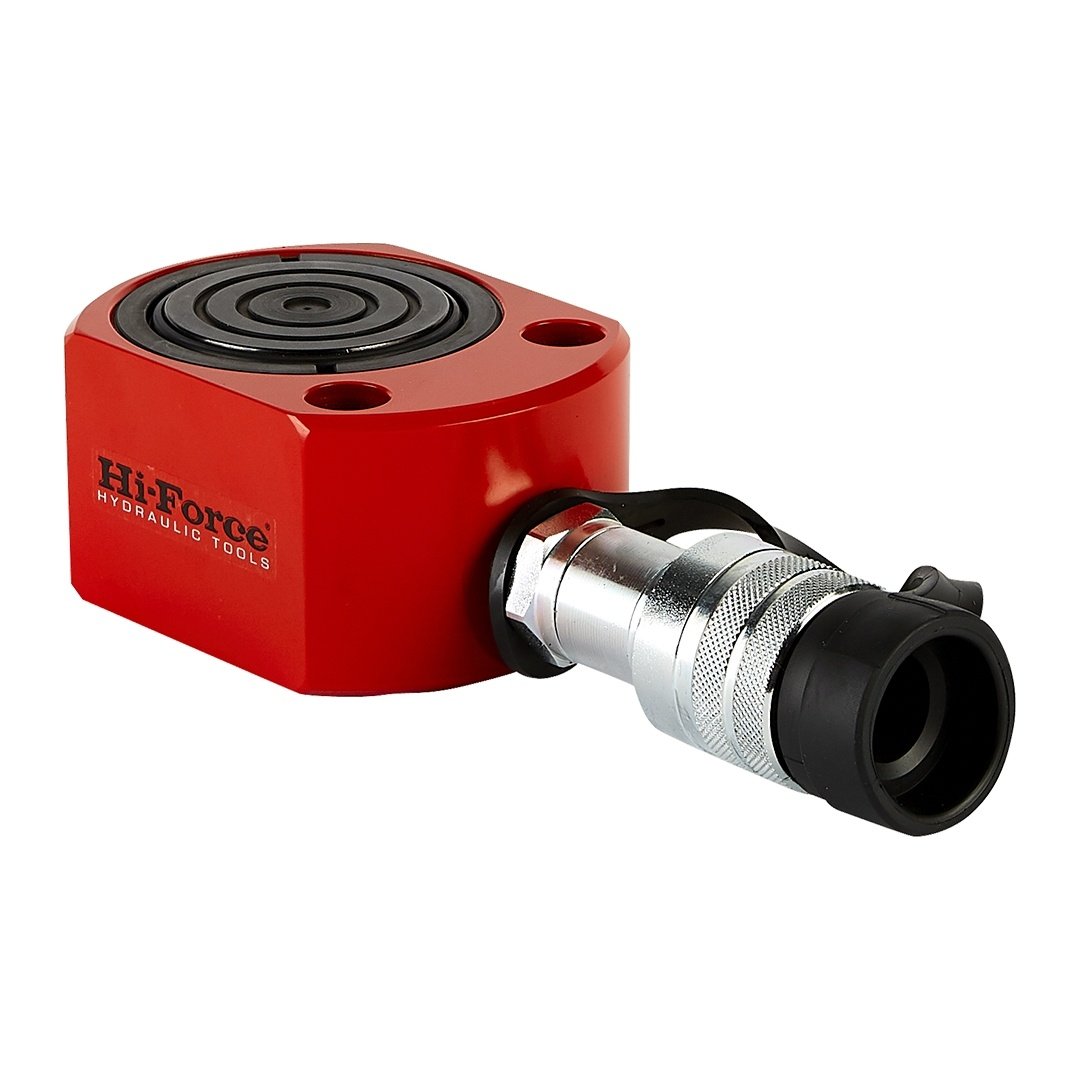

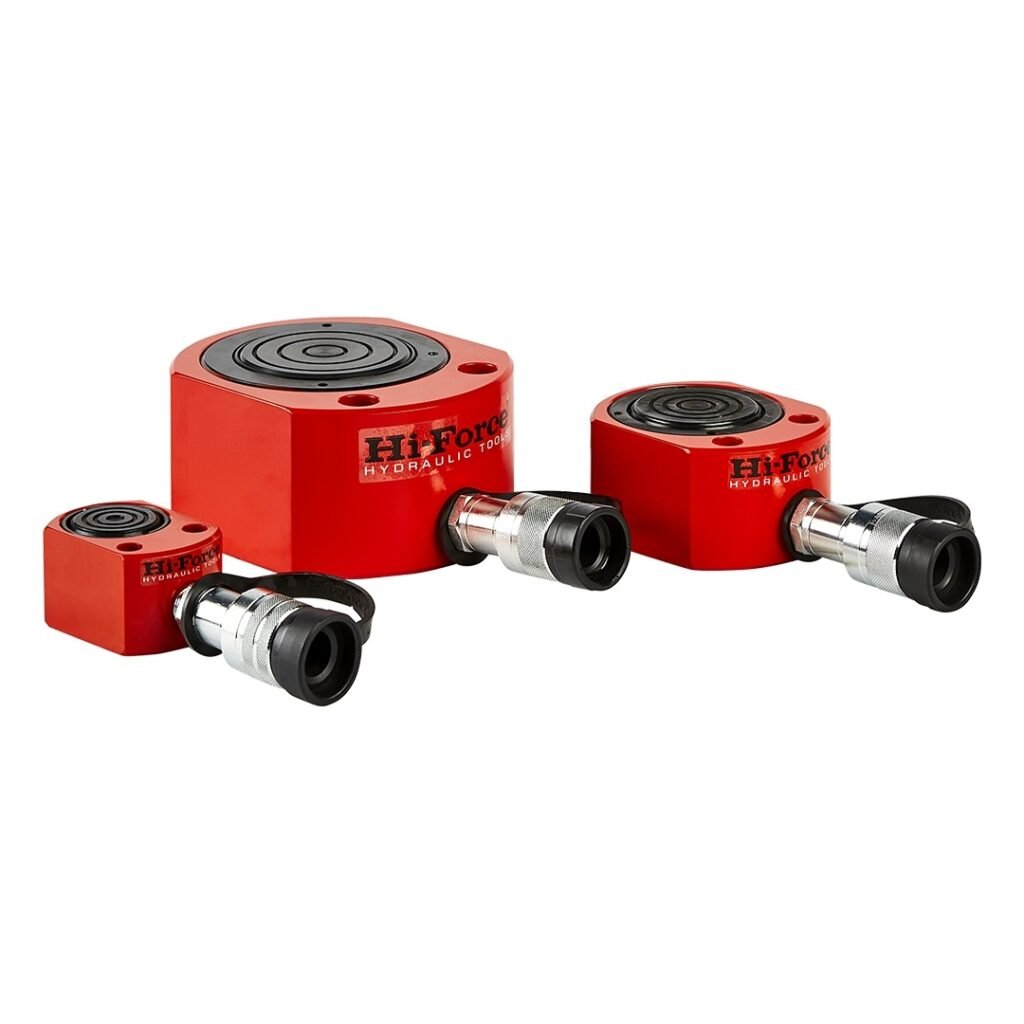

Serie HPS
Cilindros Tipo Almohadilla de Altura Extra Baja
- Vástago de pistón nitrocarburado para alta resistencia a la corrosión y desgaste
- Superficies de deslizamiento/soporte de baja fricción
- Sellos anti-extrusión
- Diseños personalizados o especiales bajo pedido
Descripción del producto
Los cilindros de la serie HPS están diseñados para ofrecer la mejor combinación de capacidad, altura retraída y longitud de carrera con retorno asistido por resorte. Son ideales para espacios reducidos donde se requiere una altura cerrada mínima con la mayor carrera posible.
Capacidades de 4.5 a 147 toneladas
Longitud de carrera 6 a 16 mm
Presión de trabajo de 700 bar.
| Modelo | Capacidad (Toneladas) | Carrera (mm) | Capacidad de aceite (cm3) | Área efectiva del cilindro (cm2) | Peso (kg) |
|---|---|---|---|---|---|
| HPS50 | 4.5 | 6 | 4 | 6.4 | 0.8 |
| HPS51 | 4.5 | 16 | 10 | 6.4 | 0.9 |
| HPS100 | 10 | 10 | 14 | 14.4 | 1.6 |
| HPS200 | 20 | 11 | 31 | 28.6 | 2.6 |
| HPS300 | 32 | 12 | 55 | 45.6 | 4.2 |
| HPS500 | 50 | 15 | 107 | 71.3 | 6.6 |
| HPS750 | 73 | 16 | 164 | 102.7 | 10.4 |
| HPS1000 | 109 | 16 | 245 | 153.4 | 23.2 |
| HPS1500 | 147 | 16 | 330 | 206.2 | 28.5 |

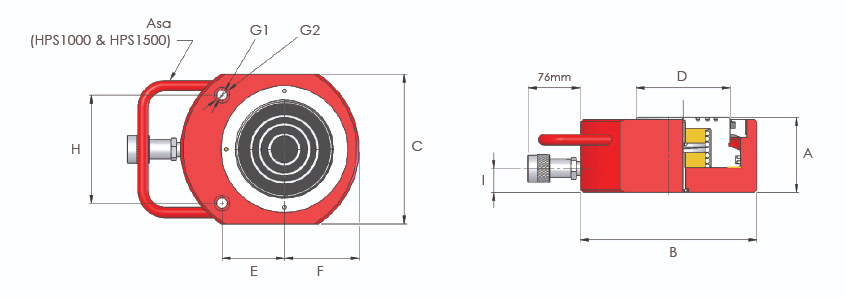

Dimensiones (mm)
| Modelo | A | B | C | D | E | F | G1 | G2 | H | I |
|---|---|---|---|---|---|---|---|---|---|---|
| HPS50 | 32 | 60 | 38 | 24 | 20 | 19 | 5.6 | 9.8 | 26 | 19 |
| HPS51 | 42 | 60 | 38 | 24 | 20 | 19 | 5.6 | 9.8 | 26 | 19 |
| HPS100 | 46 | 81 | 56 | 38 | 34 | 28 | 6.8 | 11.3 | 37 | 19 |
| HPS200 | 52 | 100 | 76 | 51 | 40 | 39 | 8.8 | 14.3 | 50 | 19 |
| HPS300 | 59 | 115 | 95 | 60 | 46 | 48 | 8.8 | 14.3 | 52 | 19 |
| HPS500 | 67 | 140 | 114 | 70 | 54 | 60 | 10.8 | 17.3 | 67 | 20 |
| HPS750 | 81 | 165 | 140 | 82 | 67 | 70 | 13 | 19 | 76 | 21 |
| HPS1000 | 91 | 215 | 180 | 114 | 75 | 90 | 12.8 | 19 | 130 | 29 |
| HPS1500 | 100 | 215 | 191 | 114 | 83 | 95 | 13 | 19 | 117 | 29 |
