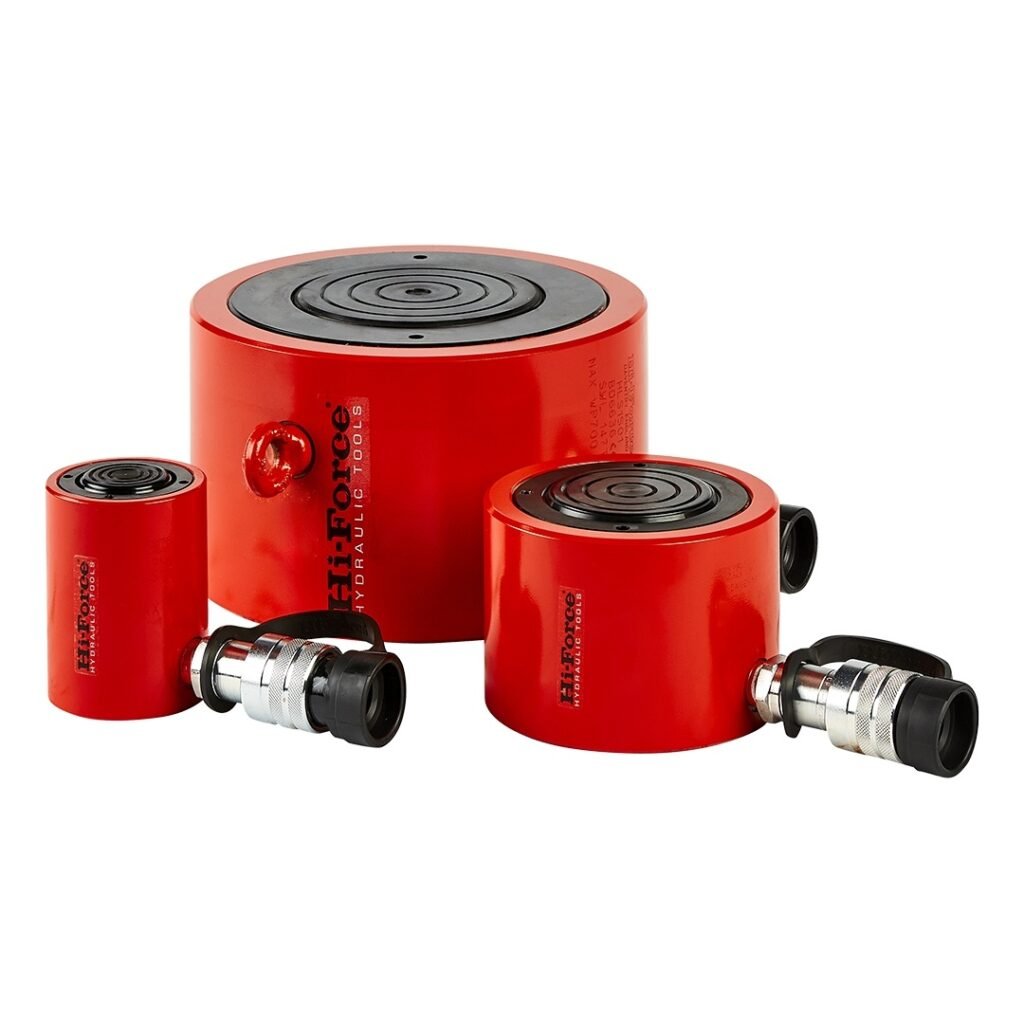

Serie HLS
Cilindros hidráulicos de perfil bajo de simple efecto con retorno por resorte
- Simple efecto con retorno por carga
- Diseño de altura sumamente reducida para acceder a espacios estrechos
- Vástago nitrocarburado para una alta resistencia a la corrosión
- Superficies de apoyo de baja fricción
- Sellos antiextrusión para un rendimiento y durabilidad superiores
- Cilindros personalizados disponibles bajo pedido
Descripción del producto
La serie HLS es una de las gamas de cilindros más populares y utilizadas. Combina una altura compacta con carreras intermedias mayores que las del tipo almohadilla, proporcionando una gran fuerza en un formato portátil y económico.
Capacidades de 10 a 147 toneladas
Longitud de carrera 25 a 60 mm
Presión de trabajo de 700 bar
| Modelo | Capacidad (Toneladas) | Carrera (mm) | Capacidad de aceite (cm3) | Área efectiva del cilindro (cm2) | Peso (kg) |
|---|---|---|---|---|---|
| HLS101 | 10 | 40 | 58 | 14.4 | 2.4 |
| HLS201 | 20 | 44 | 126 | 28.6 | 4.8 |
| HLS301 | 32 | 25 | 114 | 45.6 | 5.0 |
| HLS302 | 32 | 60 | 274 | 45.6 | 7.0 |
| HLS501 | 50 | 25 | 178 | 71.3 | 8.4 |
| HLS502 | 50 | 60 | 428 | 71.3 | 10.4 |
| HLS1001 | 109 | 25 | 384 | 153.4 | 19.8 |
| HLS1002 | 109 | 60 | 921 | 153.4 | 24.0 |
| HLS1501 | 147 | 25 | 516 | 206.2 | 37.0 |
| HLS1502 | 147 | 50 | 1031 | 206.2 | 42.0 |

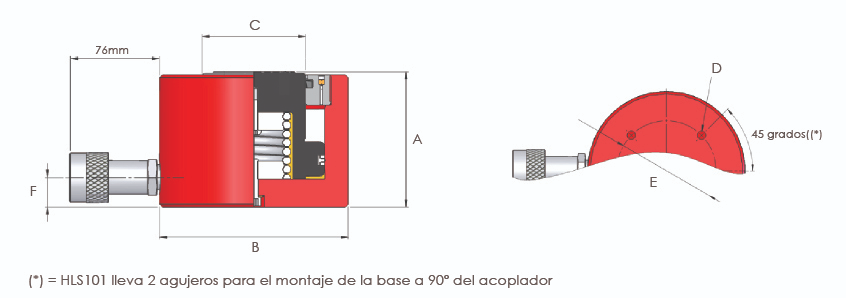

Dimensiones (mm)
| Modelo | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| HLS101 | 95 | 70 | 38 | M8 | 40 | 19 |
| HLS201 | 102 | 90 | 51 | M8 | 60 | 19 |
| HLS301 | 83 | 102 | 60 | M8 | 80 | 19 |
| HLS302 | 119 | 102 | 60 | M8 | 80 | 19 |
| HLS501 | 91 | 127 | 70 | M8 | 80 | 20 |
| HLS502 | 126 | 127 | 70 | M8 | 80 | 20 |
| HLS1001 | 108 | 178 | 114 | M12 | 140 | 30 |
| HLS1002 | 143 | 178 | 114 | M12 | 140 | 30 |
| HLS1501 | 130 | 216 | 114 | M12 | 165 | 41 |
| HLS1502 | 155 | 216 | 114 | M12 | 165 | 41 |
