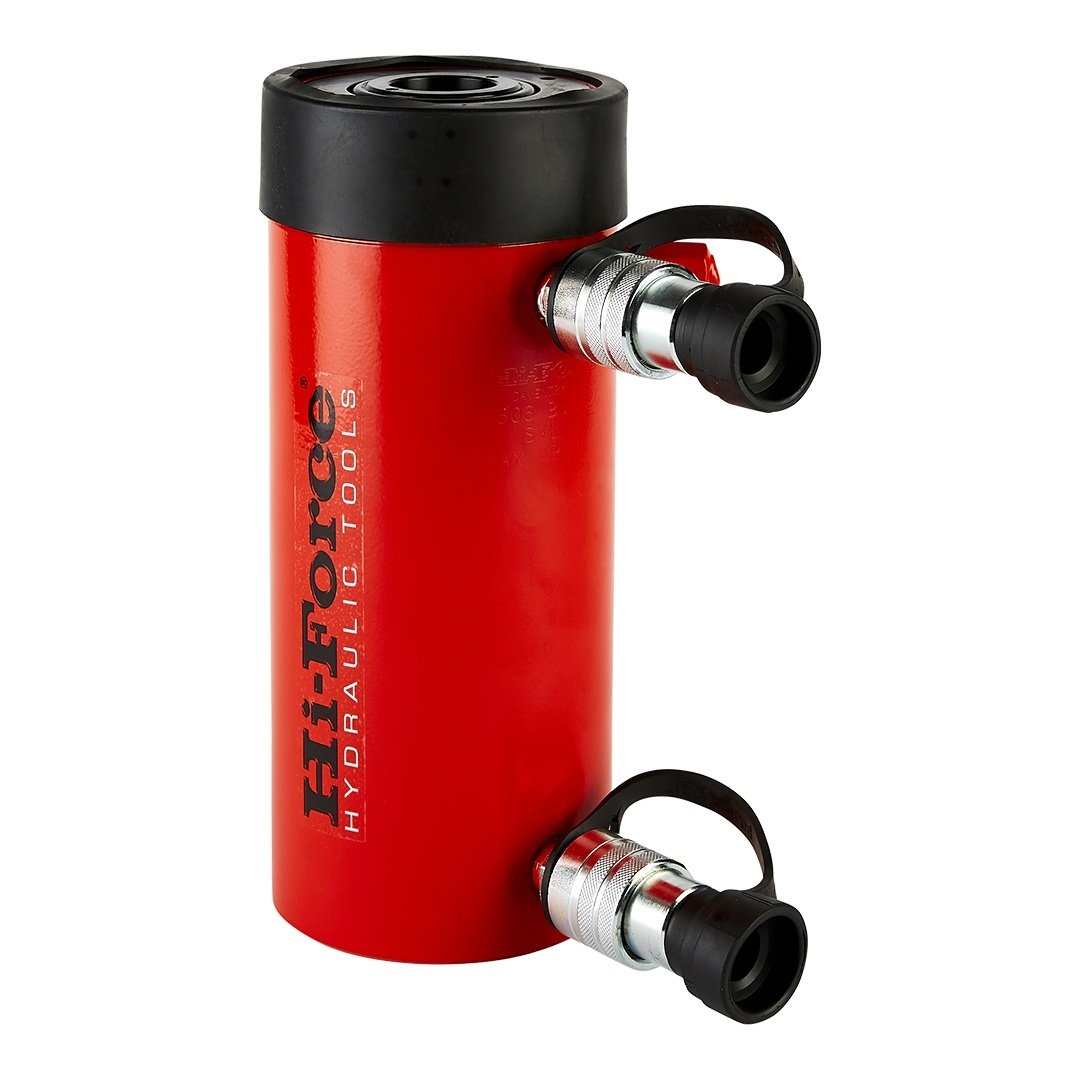

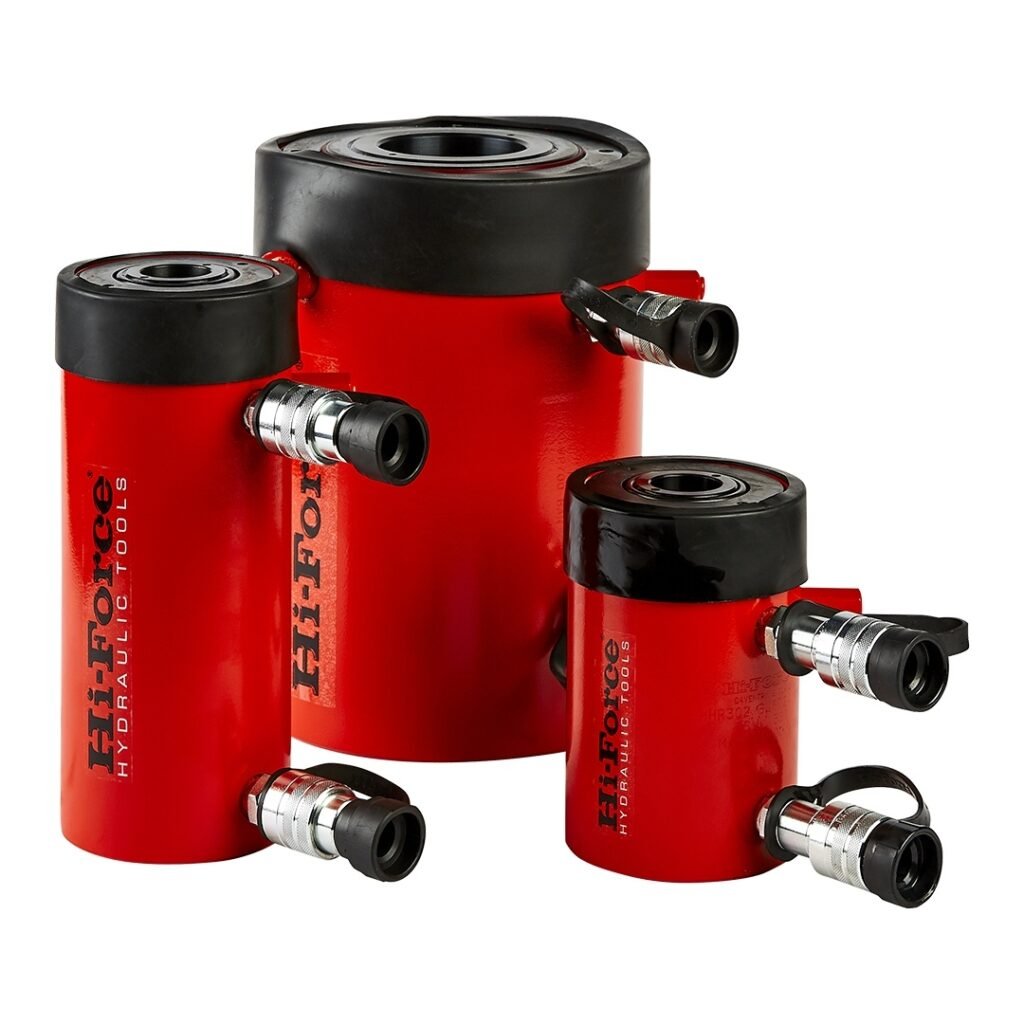

Serie HHR
Cilindros de pistón hueco de doble efecto
- Diseño de pistón hueco para aplicaciones de mecanizado/herramental, mantenimiento y tensado
- Vástago de pistón nitrocarburado con superficies de deslizamiento de baja fricción
- Sellos anti-extrusión
- Cilindros personalizados y diseños especiales disponibles bajo pedido
Descripción del producto
La gama de cilindros de pistón hueco de doble efecto HHR incorpora todas las características de diseño de la gama HHS, con la ventaja añadida de un funcionamiento de doble efecto, lo que incrementa notablemente la velocidad de trabajo y el rendimiento, en especial en opciones de carrera más largas. Además, ofrece una fuerza de tracción hidráulica sustancial durante el modo de retracción del pistón. En esta sección se muestran los modelos estándar; sin embargo, existen otras opciones de tonelaje y carrera disponibles bajo pedido.
Capacidades de 33 a 247 toneladas
Longitudes de carrera de 51 a 305 mm
Presión de trabajo de 700 bar
| Modelo | Capacidad toneladas (empuje) | Capacidad toneladas (tracción) | Carrera (mm) | Capacidad de aceite (cm3) | Área efectiva del cilindro (cm2) | Peso (kg) |
|---|---|---|---|---|---|---|
| HHR302 | 33 | 24 | 51 | 238 | 46.7 | 12.2 |
| HHR306 | 33 | 24 | 150 | 701 | 46.7 | 17.6 |
| HHR3012 | 33 | 24 | 305 | 1424 | 46.7 | 25.7 |
| HHR603 | 61 | 38 | 76 | 652 | 85.7 | 30.6 |
| HHR606 | 61 | 38 | 152 | 1304 | 85.7 | 41.6 |
| HHR6010 | 61 | 38 | 254 | 2172 | 85.7 | 52.5 |
| HHR1003 | 102 | 43 | 76 | 1087 | 143.1 | 68.5 |
| HHR1006 | 102 | 43 | 152 | 2174 | 143.1 | 90.0 |
| HHR1508 | 152 | 71 | 203 | 4320 | 212.8 | 170.0 |
| HHR2508 | 247 | 76 | 203 | 7039 | 346.5 | 269.0 |

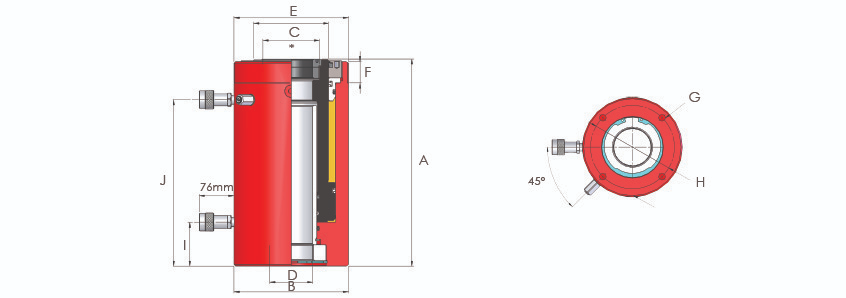

Dimensiones (mm)
| Modelo | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| HHR302 | 180 | 115 | 60.3 | 35 | 4 1/2″-12un | 40 | M8 | 92 | 28 | 119 |
| HHR306 | 279 | 115 | 60.3 | 35 | 4 1/2″-12un | 40 | M8 | 92 | 28 | 218 |
| HHR3012 | 434 | 115 | 60.3 | 35 | 4 1/2″-12un | 40 | M8 | 92 | 28 | 373 |
| HHR603 | 239 | 160 | 92 | 55 | 6 1/4″-12un | 45 | M12 | 130 | 31 | 166 |
| HHR606 | 315 | 160 | 92 | 55 | 6 1/4″-12un | 45 | M12 | 130 | 31 | 242 |
| HHR6010 | 417 | 160 | 92 | 55 | 6 1/4″-12un | 45 | M12 | 130 | 31 | 344 |
| HHR1003 | 310 | 213 | 140 | 80 | 8 3/8″-12un | 40 | M16 | 178 | 82 | 234 |
| HHR1006 | 386 | 213 | 140 | 80 | 8 3/8″-12un | 40 | M16 | 178 | 82 | 310 |
| HHR1508 | 503 | 270 | 184 | 102 | n/a | n/a | n/a | n/a | 98 | 389 |
| HHR2508 | 505 | 350 | 254 | 150 | n/a | n/a | n/a | n/a | 98 | 389 |
