Serie HHA

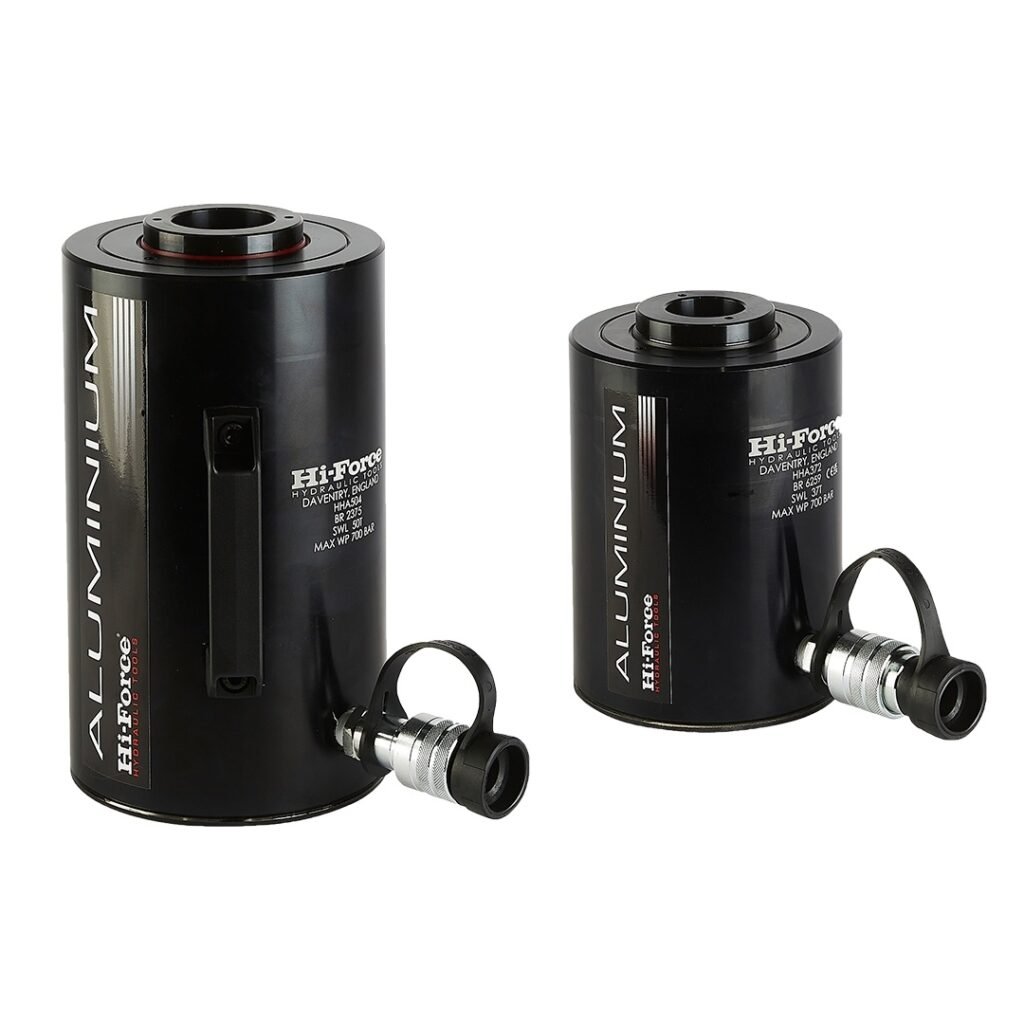

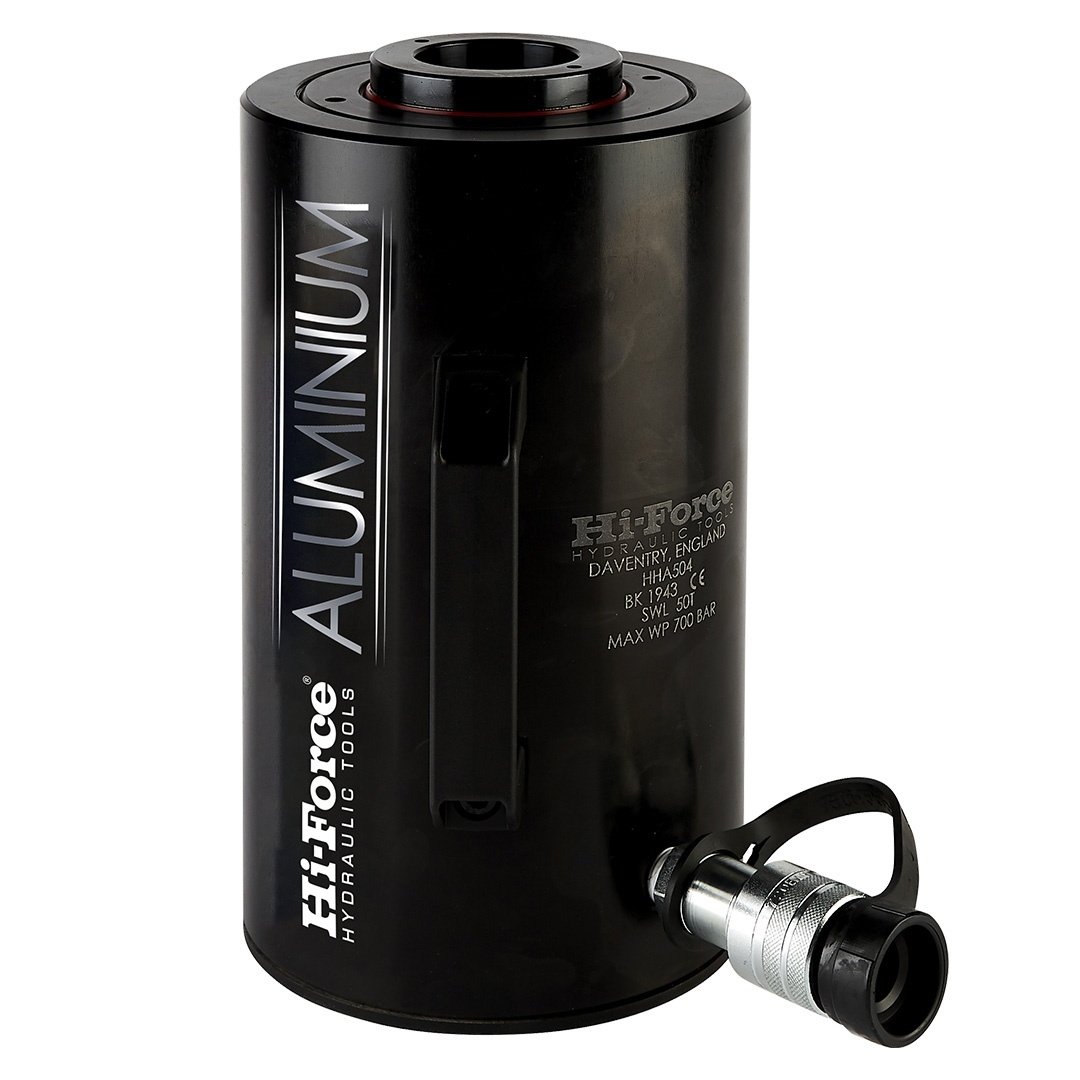

Cilindros de aluminio de pistón hueco de simple efecto
- Retorno asistido por resorte
- Placa base de acero para proteger el cuerpo del cilindro
- Cabezales de vástago opcionales
- Cilindros personalizados y diseños especiales disponibles bajo pedido
Descripción del producto
La gama HHA de cilindros de aluminio de pistón hueco de simple efecto está diseñada específicamente para aplicaciones donde el peso y la facilidad de posicionamiento son factores fundamentales. De diseño similar a la gama HHS, los modelos HHA disponen de un pistón hueco que permite pasar una varilla o cable a lo largo de todo el cilindro, haciéndolos ideales para aplicaciones que requieren fuerza de tracción. Todos los modelos se suministran con vástago y cuerpo anodizados duros resistentes al desgaste y una placa de acero para protección de la base.
Capacidades de 18 a 52 toneladas
Longitudes de carrera de 51 a 105 mm
Presión de trabajo de 700 bar
| Modelo | Capacidad (Toneladas) | Carrera (mm) | Capacidad de aceite (cm3) | Área efectiva del cilindro (cm2) | Peso (kg) | Mangos |
|---|---|---|---|---|---|---|
| HHA182 | 18 | 51 | 129 | 25.2 | 3.6 | – |
| HHA372 | 37 | 51 | 266 | 52.1 | 7.2 | – |
| HHA504 | 52 | 105 | 765 | 72.8 | 13.4 | 1 |

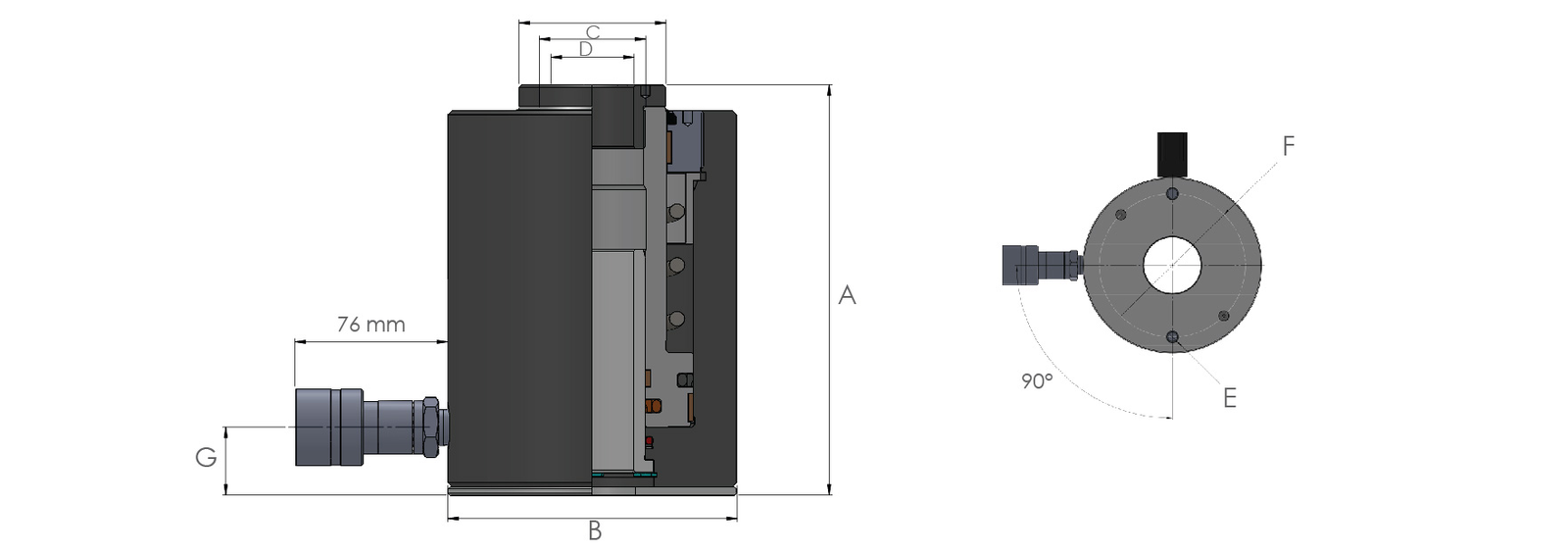

Dimensiones (mm)
| Modelo | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| HHA182 | 175 | 98 | 36 | 26 | M8x10 | 66.0 | 26 |
| HHA372 | 193 | 136 | 50 | 39 | M10x15 | 105.0 | 32 |
| HHA504 | 280 | 160 | 65 | 51 | M10x15 | 130.2 | 39 |
