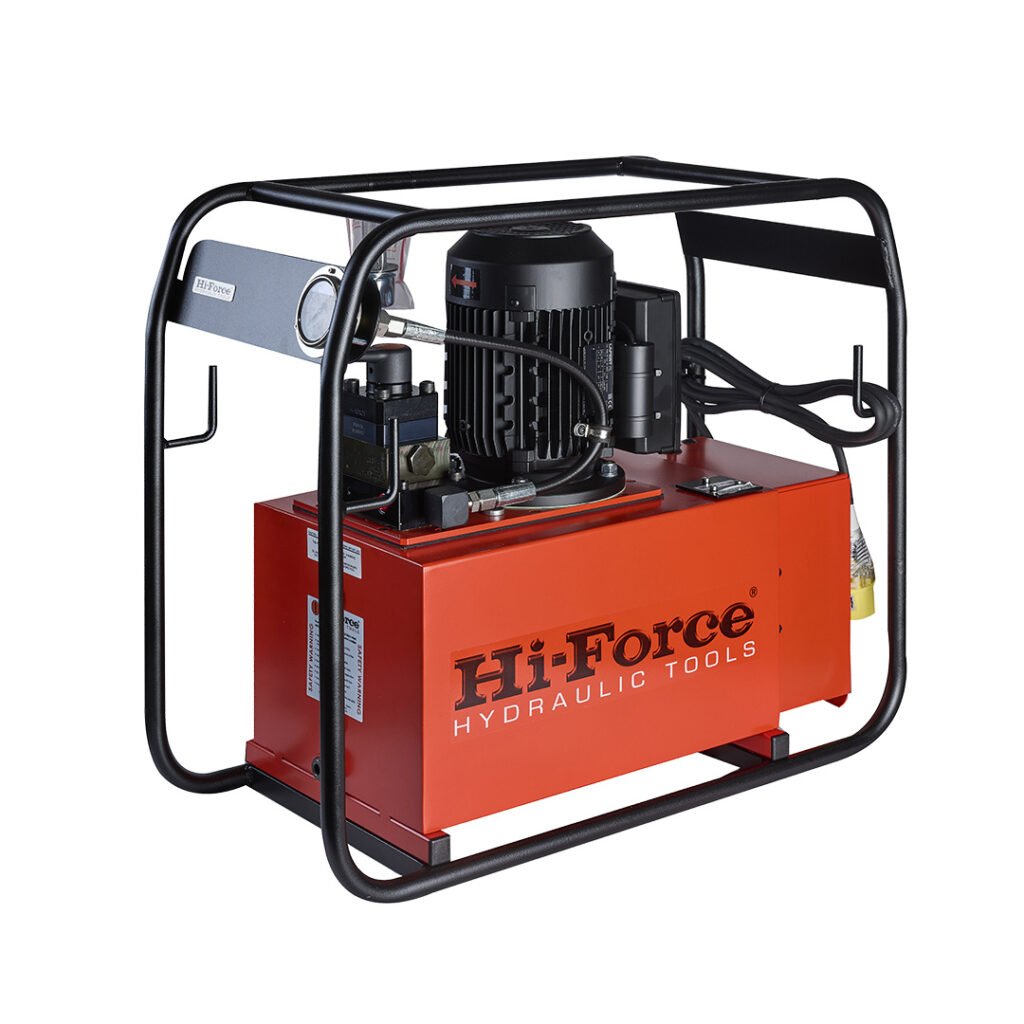

Serie HEP3
Bombas eléctricas de dos etapas y alto caudal para uso general
- Válvula de alivio de presión ajustable externamente
- Válvula manual con función de retención de carga de serie (excepto válvulas de 2 vías)
- Sistema organizador para el enrollado y almacenamiento de cables y mangueras
- Suministrada de serie con manómetro y una robusta estructura tubular de protección
Descripción del producto
La serie de bombas hidráulicas eléctricas de dos etapas HEP3 incorpora todas las ventajas de la serie HEP2, pero con un caudal superior tanto en baja presión como en alta presión (hasta 700 bar / 10 000 psi). Estas bombas son especialmente eficaces para operar cilindros de gran tonelaje o de carrera larga. Cuentan con motores totalmente cerrados y refrigerados por ventilador para una máxima durabilidad.
Funcionamiento de dos etapas
Depósito de aceite de 25 litros
Presión de trabajo de 700 bar
| Modelo | Tipo de válvula | Capacidad de aceite (litros) | Tasa de caudal máxima (litros/minuto) | Tensión del motor | Número de modelo (Motor de 60 Hz) | Peso (kg) | |
|---|---|---|---|---|---|---|---|
| 1ª etapa | 2ª etapa | ||||||
| HEP310121 | Placa P-T | 25 | 9 | 1 | 110V 50 Hz – 1Ph | HEP310121H | 68.0 |
| HEP310122 | Placa P-T | 25 | 9 | 1 | 230V 50 Hz – 1Ph | HEP310122H | 68.0 |
| HEP310124 | Placa P-T | 25 | 9 | 1 | 400V 50 Hz/460V 60 Hz – 3Ph | – | 68.0 |
| HEP310221 | 2-vías | 25 | 9 | 1 | 110V 50 Hz – 1Ph | HEP310221H | 68.5 |
| HEP310222 | 2-vías | 25 | 9 | 1 | 230V 50 Hz – 1Ph | HEP310222H | 68.5 |
| HEP310224 | 2-vías | 25 | 9 | 1 | 400V 50 Hz/460V 60 Hz – 3Ph | – | 68.5 |
| HEP310321 | 3-vías | 25 | 9 | 1 | 110V 50 Hz – 1Ph | HEP310321H | 68.5 |
| HEP310322 | 3-vías | 25 | 9 | 1 | 230V 50 Hz – 1Ph | HEP310322H | 68.5 |
| HEP310324 | 3-vías | 25 | 9 | 1 | 400V 50 Hz/460V 60 Hz – 3Ph | – | 68.5 |
| HEP310421 | 4-vías | 25 | 9 | 1 | 110V 50 Hz – 1Ph | HEP310421H | 68.5 |
| HEP310422 | 4-vías | 25 | 9 | 1 | 230V 50 Hz – 1Ph | HEP310422H | 68.5 |
| HEP310424 | 4-vías | 25 | 9 | 1 | 400V 50 Hz/460V 60 Hz – 3Ph | – | 68.5 |
1) Todos los modelos de 400/460V son aptos para el funcionamiento a 50 Hz y 60 Hz.
2) Todos los modelos con motores de 110 voltios y 230 voltios son suministrados para frecuencia de 50 Hz como estándar. Ver en la tabla los modelos de bomba con motores de 60 Hz. Los modelos de bomba con motores de 60 Hz entregan aproximadamente un 15-20% más de caudal que los modelos de bomba con motores de 50 Hz.
3) Para solicitar una válvula solenoide de 3 vías o 4 vías de bajo voltaje, operada por botonera colgante, agregue el sufijo ‘S’ al número de modelo de la bomba.

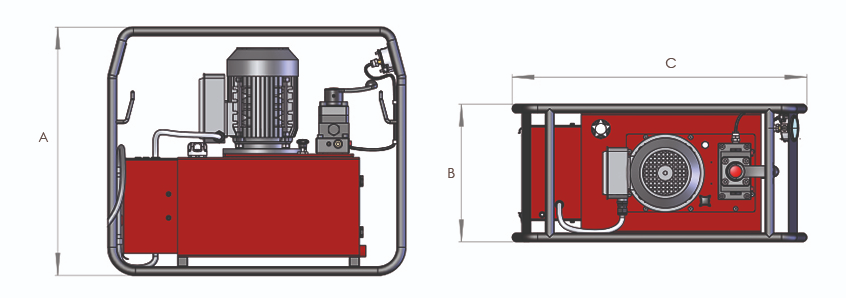

| Modelo | Dimensiones (mm) | ||
|---|---|---|---|
| A | B | C | |
| HEP310121 | 627 | 352 | 754 |
| HEP310122 | 627 | 352 | 754 |
| HEP310124 | 627 | 352 | 754 |
| HEP310221 | 627 | 352 | 754 |
| HEP310222 | 627 | 352 | 754 |
| HEP310224 | 627 | 352 | 754 |
| HEP310321 | 627 | 352 | 754 |
| HEP310322 | 627 | 352 | 754 |
| HEP310324 | 627 | 352 | 754 |
| HEP310421 | 627 | 352 | 754 |
| HEP310422 | 627 | 352 | 754 |
| HEP310424 | 627 | 352 | 754 |
